Termoclip Стена 5

































                Termoclip

















Termoclip Стена 5

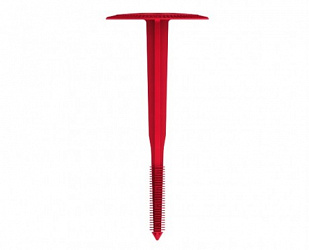

 Cтена 5 - Полимерный тарельчатый дюбель без распорного элемента






Тарельчатый дюбель Стена 5 выполнен из блок-сополимера на основе высокомолекулярного полиэтилена, обладающего высокими физико-механическими свойствами.







 Область применения:






	Предназначен для крепления теплоизоляционных плит к несущему основанию из бетона и полнотелого кирпича.






	Фасады НФС (Навесные Фасадные Системы) без ограничения этажности, фасады класса СФТК (Системы Фасадные Теплоизоляционные Композиционные) до 12 метров, балконы и лоджии СФТК без ограничения этажности, фундаменты и цоколи зданий.






	Предназначен для крепления теплоизоляционных строительных материалов и изделий толщиной от 50 до 190 мм к наружным и внутренним ограждающим конструкциям зданий и сооружений различного назначения.






 Дюбели применяют в качестве анкерного крепления в основаниях:





  • тяжелый и легкий бетон, и изделия из него;
    •

  • полнотелый керамический и силикатный кирпич.
    •














		Усилие вырыва анкера из бетона, кН


		 	1.1





		Усилие вырыва анкера из кирпича, кН


				1.1






		Усилие тарельчатого держателя на отрыв, кН


			2.4






		Температурный диапазон эксплуатации, °С


		–50 ... +80°С


























 Монтаж:При монтаже соблюдать правила подбора длины крепежа, так, как максимальная зона анкеровки 50 мм.
Монтаж осуществляется с использованием насадки Torx 30.






	Запрещено применение сверла со слишком высоким радиальным биением или слишком большим допуском твердосплавной вставки. Рекомендуется применять только сверла Termoclip, изготовленные в соответствии со стандартом PGM.






Отверстие должно буриться сверлом диаметром 8 мм на глубину 20 мм больше, чем длина анкера и обязательно продуваться сжатым воздухом или очищаться с помощью ёршика.















	 Преимущества заявленные производителем:







  1. Тарельчатый дюбель TERMOCLIP Стена 5 выполнен из блок-сополимера на основе высокомолекулярного полиэтилена, обладающего высокими физико-механическими свойствами.
    2.

  2. Отсутствие распорного элемента позволяет производить установку за одну операцию.
    3.

  3. Теплопотери через дюбель Xp=0 Вт/К
    4.

  4. Увеличенная перфорация тарельчатого держателя повышает адгезию со штукатурным слоем (ETAG-004).
    5.

  5. За счет уникальной распорной зоны усилие вырыва анкера из несущего основания составляет от 0,6 до 1,1 кН в зависимости от типа основания.
    6.

  6. Наилучшим образом подходит для крепления нижнего слоя теплоизоляции.
    7.

  7. Крепление теплоизоляционных материалов толщиной от 50 до 180мм.
