Termoclip Стена V2 GEO
Termoclip Стена V2 GEO

Высокопрочный фасадный анкер для крепления кронштейнов навесных фасадных систем c антикоррозионным покрытием распорного элемента GEOMET

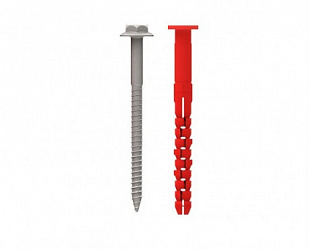

Дюбель Стена V2 Geo выполнен из высококачественного полиамида, обладающего высокими прочностными характеристиками. Распорный элемент V2 Geo выполнен из углеродистой стали и защищен стойким антикоррозионным покрытием.


Область применения:


Предназначен для крепления кронштейнов навесных фасадных систем с вентилируемым зазором и других строительных изделий к несущему основанию.


Фасады НФС (Навесные Фасадные Системы) без ограничения этажности, различные нагружаемые конструкции промышленного и общестроительного назначения (системы вентиляции и кондиционирования, маркизы, осветительные приборы и т.д.).


Предназначен для крепления строительных материалов и изделий толщиной до 70 мм (в зависимости от марки дюбеля) к наружным и внутренним конструкциям зданий и сооружений различного назначения.
Дюбели применяют в качестве анкерного крепления в основаниях:

  • тяжелый и легкий бетон, и изделия из него;
  • полнотелый керамический и силикатный кирпич;
  • шелевой кирпич;
  • блоки из ячеистого бетона;
  • крупноформатный керамический поризованный блок.

  • Процесс сверления:

    • Бетон-Ударное бурение
    • Ячеистый бетон-Сверление с/без ударного импульса
    • Полнотелый кирпич-Ударное бурение
    • Щелевой кирпич-Сверление без ударного импульса

    • Усилие вырыва анкера из бетона, кН 24
      Усилие вырыва анкера из кирпича, кН 19
      Усилие вырыва анкера из щелевого кирпича, кН 5.5
      Усилие вырыва анкера из ячеистого бетона, кН 5.0
      Температурный диапазон эксплуатации, °С –50 ... +80°С
      Коррозионная стойкость к воздействию среднеагрессивной среды, не менее 50 лет

Монтаж:

  • Запрещено применение сверла со слишком высоким радиальным биением или слишком большим допуском твердосплавной вставки. Рекомендуется применять только сверла Termoclip, изготовленные в соответствии со стандартом PGM.
  • Отверстие должно буриться сверлом диаметром 10 мм на глубину 20 мм больше, чем длина анкера и обязательно продуваться сжатым воздухом или очищаться с помощью ершика.

Преимущества заявленные производителем:


  1. Дюбель Cтена V2 Geo выполнен из высококачественного полиамида, обладающего высокими прочностными характеристиками: -устойчивость к воздействию критических температур; -высокая ударная вязкость и характеристики сопротивления деформации (не менее 65 МПа); -устойчив к динамическим нагрузкам; -не воспламеняется и не поддерживает горения; -материал без галогенов;
  2. За счет специальной распорной зоны усилие вырыва анкера из несущего основания достигает 24 кН.
  3. Бортик дюбеля предотвращает появление мостика холода и возникновение контактной коррозии.
  4. Развитые упоры предотвращают прокручивание дюбеля в отверстии в момент установки.
  5. Наличие ударного стопора предотвращает преждевременное расклинивание дюбеля.
  6. Распорный элемент Стена V2 Geo выполнен из легированной стали повышенного класса прочности в соответствии с международным стандартом ISO.
  7. Коррозионная стойкость к воздействию среднеагрессивной среды не менее 50 лет.
  8. Дополнительное покрытие и оптимизированная резьбовая зона дают низкий уровень сопротивления закручиванию и высокий момент затяжки.
  9. Универсальность для всех видов строительных материалов.
  10. Все крепления предварительно собраны.
