Termoclip Стена W1

































                Termoclip

















Termoclip Стена W1

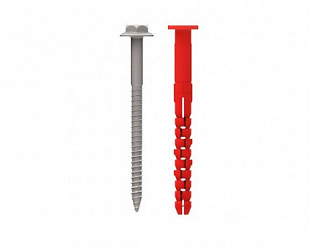

Высоко прочный фасадный полимерный анкер с удлиненным 120мм дюбелем, с двузонной распорной частью, якорного и гарпунного типа.






Дюбель Стена W1 Geo выполнен из высококачественного полиамида, обладающего высокими прочностными характеристиками. Распорный элемент W1 Geo выполнен из углеродистой стали и защищен высокостойким антикоррозионным покрытием GEOMET.







 Область применения:






	Дюбель Termoclip Стена W1 в соответствии с национальным стандартом ГОСТ Р 56707-2015, европейскими нормативами (ETAG 001, ETAG 020), предназначен для крепления кронштейнов навесных фасадных систем с воздушным зазором и других строительных различных нагружаемых конструкций и изделий промышленного и общестроительного назначения (системы вентиляции и кондиционирования, маркизы, осветительные приборы и т.д.), к несущему основанию из облегченных материалов, к наружным и внутренним конструкциям зданий и сооружений различного назначения. Предназначен для крепления строительных материалов и изделий толщиной до 70 мм к наружным и внутренним конструкциям зданий и сооружений различного назначения. Дюбели применяют в качестве анкерного крепления в основаниях: легкий бетон, пустотелые керамическиие блоки и кирпичи, блоки из ячеистого бетона плотностью не менее 500кг/м3






	Применяется на зданиях и сооружениях различной высотности в соответствии с Техническим регламентом "О безопасности зданий и сооружений" №384-ФЗ, для всех климатических и ветровых зон Российской Федерации, для зон с повышенной сейсмической активностью (до 7-9 баллов), без ограничения по требованиям обеспечения пожарной безопасности, класс пожарной безопасности в составе НФС К0 по ГОСТ 31251.





 Процесс сверления:





  • Ячеистый бетон-Сверление с/без ударного импульса
    •

  • Щелевой кирпич-Сверление без ударного импульса
    •

  • Газбетон-Сверление без ударного импульса
    •

  • Поризованный керамический блок-Сверление без ударного импульса
    •












		Вытягивающее усилие из легкого бетона, кH


		 	7.0





		Вытягивающее усилие анкера из блоков из ячеистого бетона плотностью не менее 500кг/м3, кН


				7.0






		Температурный диапазон эксплуатации, °С


			–50 ... +80°С






		Удельные теплопотери через дюбель, Вт/°С


			0.001 – 0.002






		Коррозионная стойкость к воздействию среднеагрессивной среды, не менее


		50 лет






		Вытягивающее усилие анкера из щелевого кирпича, кН


		7.0

























Монтаж:





  • При монтаже в слабонесущих основаниях используется инструмент с сверлением без ударного импульса.
    •

  • Запрещено применение сверл со слишком высоким радиальным биением или слишком большим допуском твердосплавной вставки. Рекомендуется применять только сверла Termoclip, изготовленные в соответствии с европейским стандартом PGM.
    •

  • Отверстие должно буриться сверлом диаметром 10 мм на глубину на 20 мм больше, чем длина анкера и обязательно продуваться сжатым воздухом или очищаться с помощью ершика.
    •

  • Кроме технического описания при работе с изделием следует руководствоваться действующими строительными нормами и правилами Российской Федерации. Изготовитель не несет ответственности за несоблюдение технологии при работе с изделием, а также за его применение в целях и условиях, не предусмотренных настоящим техническим описанием. При сомнении в возможности конкретного применения материала следует испытать его самостоятельно или проконсультироваться с изготовителем.
    •

  • Техническое описание, а также неподтвержденные письменно рекомендации, не могут служить основанием для безусловной ответственности изготовителя.
    •

  • С появлением настоящего технического описания все предыдущие становятся недействительными.
    •
















	 Преимущества заявленные производителем:







  1. Устойчивость к воздействию критических температур. Рекомендуемая температура монтажа от -15 до +80°С и температура эксплуатации от - 50 до
+ 80°С.
    2.

  2. Устойчивость к динамическим нагрузкам.
    3.

  3. Рекомендованы для применения в сейсмоопасных регионах Российской Федерации при землетрясениях до 7-9 баллов.
    4.

  4. Высокая ударная вязкость, сопротивление деформации (не менее 65 МПа).
    5.

  5. Высокая коррозионная стойкость к воздействию среднеагрессивной среды не менее 50 лет.
    6.

  6. Распорный элемент выполнен из легированной стали повышенного класса прочности с высокостойким антикоррозионным покрытием в соответствии с международным стандартом ISO 3506-01.2009 и ГОСТ 9.316-20006, ГОСТ 9.402-2004. Коррозийная стойкость металлического распорного элемента обеспечивается антикоррозионным покрытием GEOMET.
    7.

  7. Наличие в конструкции дюбеля бортика препятствует возникновению электрокоррозии, в местах сопряжения анкера со строительными конструкциями, что обеспечивает общее повышение долговечности конструкций. Бортик дюбеля предотвращает появление мостика холода.
    8.

  8. Развитые упоры предотвращают прокручивание дюбеля в отверстии в момент установки.
